Асноўныя тэхнічныя параметры

Параметр Катэгорыя	Спецыфікацыя	Асноўная функцыя
Размах рук	1587 мм	Шырокі ахоп, памяншэнне рэгулявання нарыхтоўкі і паляпшэнне зручнасці зваркі.
Паўтарыце дакладнасць пазіцыянавання	±0,05 мм	Забеспячэнне дакладнага размяшчэння зварачнай гарэлкі і павышэння стабільнасці якасці зваркі.
Максімальная нагрузка	10 кг	Стабільна трымайце зварачную гарэлку і дапаможныя прылады для забеспячэння працы зваркі.
Ёмістасць магутнасці	5,06 кВА	Забеспячэнне стабільнай магутнасці для робата і зварачнай гарэлкі для забеспячэння плыўнага працэсу зваркі.
Вага абсталявання	Прыкладна 152 кг	Павышэнне ўстойлівасці канструкцыі і памяншэнне ўплыву вібрацыі на дакладнасць зваркі.
Клас абароны	Запясце IP54; Корпус IP50	Абараняе абсталяванне ад пылу, пырскаў і вадзянога туману для стабільнай працы ў зварачных умовах.

product-1600-1334

Перавагі і вобласці прымянення

(I) Асноўныя перавагі

Высока{0}}дакладная зварка:Абапіраючыся на высока-дакладнае пазіцыянаванне робата, зварачная гарэлка можа дакладна кіраваць траекторыяй для дасягнення высокай-якаснай зваркі складаных і тонкіх зварных швоў, пазбягаючы памылак у ручных аперацыях.

Эфектыўная праца:Ён можа працаваць бесперапынна на працягу доўгага часу са стабільнай хуткасцю зваркі, павышаючы эфектыўнасць, забяспечваючы стабільную якасць і скарачаючы вытворчы цыкл.

Палепшанае працоўнае асяроддзе:Аператары трымаюцца далей ад дугавога святла, шкодных газаў і г.д., што зніжае прафесійныя рызыкі для здароўя.

Шмат{0}}восевая сувязь:Пазіцыянер, які спалучаецца са зварачным робатам, можа гнутка рэгуляваць кут і становішча нарыхтовак, павышаць эфектыўнасць зваркі, забяспечваць якасць зваркі і адаптавацца да розных нарыхтовак. Усталяваная зазямляльная рэйка можа пашырыць працоўны дыяпазон робата, дазваляючы робату зварваць розныя нарыхтоўкі ў большай прасторы і яшчэ больш павышаючы гнуткасць зваркі і эфектыўнасць вытворчасці.

(II) Вобласці прымянення і сумяшчальныя матэрыялы

Класіфікацыя сцэнарыяў прымянення	Канкрэтныя аб'екты прыкладання	Сумяшчальныя матэрыялы
Аэракасмічная	Рама самалёта з алюмініевага сплаву, канструктыўныя кампаненты з тытанавага сплаву	Алюмініевы сплаў, тытанавы сплаў
Аўтамабільная вытворчасць	Кузавы, выхлапныя трубы з нержавеючай сталі, дыскі з алюмініевага сплаву	Сталь, нержавеючая сталь, алюмініевы сплаў
Электронная прамысловасць	Корпусы камунікацыйнага абсталявання з алюмініевага сплаву, дакладныя электронныя кампаненты	Алюмініевы сплаў, медзь

(III)Вобласці прымянення і адаптаваныя матэрыялы

Малюнак 2.1 3D Дыяграма мадэлявання

Малюнак 2.2 -Дыяграма фізічнага аб'екта на сайце

Зварачны варштат

Электрычны шафа кіравання робатам

Шпулька дроту

Зварачны апарат MIG

Прылада падачы дроту

Наземная рэйка

Зварачная гарэлка TIG

Малюнак 2.3 Блізкі-дыяграмы кожнага кампанента

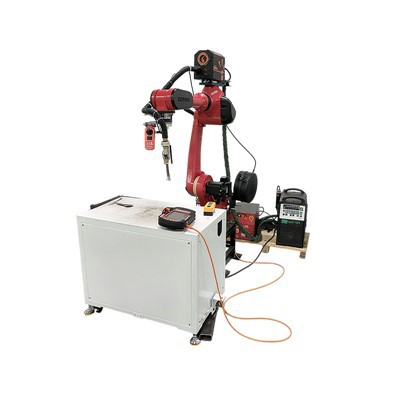

Зварачны робат 1510 Tungfram Inert Gas (TIG):Рабочыя спачатку праграмуюць робата ў адпаведнасці з патрабаваннямі да зваркі нарыхтоўкі, а затым пачынае працаваць зварачны робат 1510 TIG. Пры сутыкненні з нарыхтоўкамі ў розных пазіцыях адпаведная зазямляльная рэйка можа гнутка перамяшчаць робата. Калі ён дасягае падыходнага становішча для зваркі, робат дакладна спыняецца і кіруе зварачнай гарэлкай, каб завяршыць зварку ў адпаведнасці з праграмай. Працэс з'яўляецца дакладным і эфектыўным, забяспечваючы нязменную якасць зваркі.

Прапановы па выкарыстанні адпаведнага абсталявання

01/

Ўстаноўка абсталявання:Надзейна ўсталюйце зварачную гарэлку і належным чынам размесціце кабелі і паветраводы, каб прадухіліць расхістванне і заблытванне.

02/

Праграмаванне і адладка:Дакладна запраграмуйце траекторыю і параметры зваркі, мадэлюйце працу і адрэгулюйце адхіленні для забеспячэння дакладнасці праграмы.

03/

Пункты тэхнічнага абслугоўвання:Рэгулярна чысціце зварачныя пырскі ад зварачнай гарэлкі і замяняйце вальфрамавыя электроды; змазваць рухомыя часткі робата і аглядаць сістэму трансмісіі; забяспечыць стабільную падачу газу аргону.

04/

Навучанне персаналу:Аператары павінны прайсці прафесійную падрыхтоўку, працаваць у строгай адпаведнасці з правіламі і своечасова спыняць машыну для праверкі пры выяўленні парушэнняў.
