Асноўныя тэхнічныя параметры
|
Параметр Катэгорыя |
Спецыфікацыя |
Асноўная функцыя |
|
Размах рук |
1587 мм |
Падыходзіць для вузкіх працоўных памяшканняў, задавальняючы патрэбы афарбоўвання распыленнем на некалькіх-паверхнях дэталяў малога і сярэдняга-памеру (напрыклад, дэталяў аўтамабіляў, карпусоў абсталявання). Гэта памяншае плошчу абсталявання і павышае гнуткасць планіроўкі майстэрні. |
|
Паўтарыце дакладнасць пазіцыянавання |
±0,05 мм |
Забяспечвае дакладны рух пісталета-распыляльніка па загадзя зададзенай траекторыі, пазбягаючы прапушчанага распылення фарбы або накладвання распылення, выкліканага адхіленнем траекторыі, і гарантуе стабільнасць таўшчыні плёнкі фарбы і колеру на розных нарыхтоўках. |
|
Максімальная нагрузка |
10 кг |
Стабільна падтрымлівае пісталет-распыляльнік, трубаправод падачы фарбы мембраннага помпы і аксэсуары для кантролю плёнкі фарбы. Гэта прадухіляе няўстойлівую хуткасць распылення, выкліканую ваганнямі нагрузкі, і падтрымлівае стабільную бесперапынную працу абсталявання. |
|
Ёмістасць магутнасці |
5,06 кВА |
Забяспечвае энергію корпус робата, сістэму кіравання Huacheng і мембранны помпа. Ён забяспечвае адпаведнасць магутнасці ўсіх кампанентаў у складаных умовах афарбоўкі распыленнем і прадухіляе ненармальны запуск-прыпынак абсталявання з-за недастатковага сілкавання. |
|
Вага абсталявання |
Прыкладна 152 кг |
Ураўнаважвае ўстойлівасць і гнуткасць механічнай структуры, зніжае вібрацыю, якую стварае рабатызаваная рука падчас-рулявога кіравання на высокай{0}}хутасці (напрыклад, нанясенне фарбы распыленнем на краі і вуглы дэталяў), і дадаткова павышае дакладнасць пазіцый афарбоўкі распыленнем. |
|
Клас абароны |
IP54 для запясця, IP40 для цела |
Блакуе кропелькі туману фарбы, лятучыя газы растваральніка і пыл майстэрні, якія ўтвараюцца падчас афарбоўкі распыленнем. Ён абараняе ўнутраныя схемы і рухомыя часткі ад эрозіі фарбы і павялічвае тэрмін службы абсталявання. |
Перавагі і вобласці прымянення
(I) Асноўныя перавагі
Палепшаная дакладнасць і эфектыўнасць:Дакладны рух робата ў спалучэнні з канцэнтраванай энергіяй лазера не толькі забяспечвае больш аднастайныя і эстэтычныя зварныя швы (з дакладнасцю, вышэйшай за ручную працу), але і паскарае працэс зваркі. Пры перыядычных аперацыях эфектыўнасць значна вышэй, чым пры традыцыйнай ручной зварцы.
Больш гнуткая эксплуатацыя і адаптацыя:Абсталяваны ручной функцыяй + праграмаванне падвескі навучання, ён можа не толькі ўручную і гнутка рэгуляваць становішча зварачнай гарэлкі для адаптацыі да складаных нарыхтовак, але таксама рэалізаваць аўтаматычную працу па зададзенай траекторыі падвескі навучання, прымаючы пад увагу гнуткую адаптацыю да дэталяў спецыяльнай-формы і серыйную стандартызаваную вытворчасць.
Больш прыязныя з пункту гледжання кошту і вопыту:У параўнанні з чыста ручной зваркай, гэта можа паменшыць адходы зварачнага дроту і колькасць дэфектнай прадукцыі (эканомія расходных матэрыялаў і выдаткі на пераробку); у той жа час робаты замяняюць ручную працу для выканання высока{0}}аперацыяў інтэнсіўнасці, што таксама можа знізіць інтэнсіўнасць працы і прафесійныя рызыкі для здароўя зваршчыкаў.
(II) Вобласці прымянення і сумяшчальныя матэрыялы
|
Катэгорыя сцэнарыя прыкладання |
Канкрэтныя аб'екты прыкладання |
Адаптыўныя матэрыялы |
| Прамысловасць апрацоўкі абсталявання | Падыходзіць для зваркі металічных кампанентаў, такіх як каркасы, кранштэйны і шасі | Нізкавугляродзістая сталь, звычайная вугляродзістая сталь |
| Аўтамабільная вытворчасць | Кузаў аўтамабіля, выхлапныя трубы з нержавеючай сталі, ступіцах дыскаў з алюмініевага сплаву | Сталь, нержавеючая сталь, алюмініевы сплаў |
| Поле вытворчасці ліставога металу | Падыходзіць для зрошчвання і зваркі дэталяў з ліставога металу (такіх як кажухі абсталявання, шафы) | Нізка-канструкцыйная сталь, чыгунныя дэталі |
(III) Фізічны дысплей

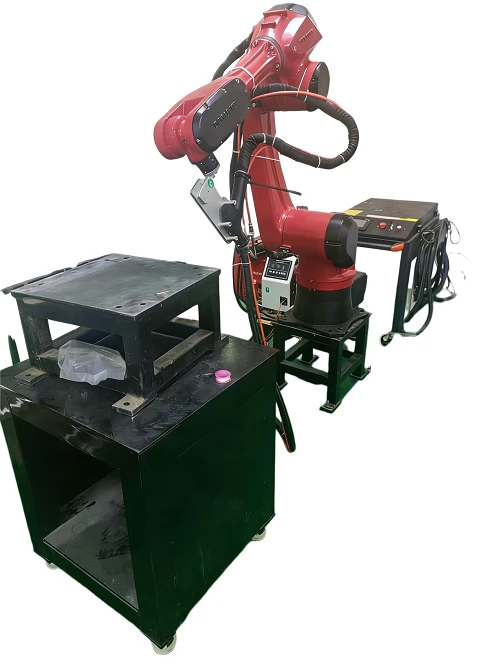

Малюнак 2.1-Дыяграма фізічнага аб'екта на сайце
падачы дроту
Ручной лазерны зварачны апарат
навучыць кулон
зварачныя працы
зварачны гарэлка
Электрычны шафа кіравання робатам
Паднятая мацавальная аснова/варштат
Малюнак 2.2 Блізкі-дыяграмы кожнага кампанента
Ручны зварачны робат:
Спачатку аператар уручную кіруе робатам і зварачнай гарэлкай праз падвеску навучання, перамяшчае іх у пачатковую кропку зваркі і плануе пэўную траекторыю зваркі (напрыклад, прамую лінію, дугу і іншыя шляхі). У той жа час працоўныя параметры, такія як магутнасць лазера, хуткасць падачы дроту і хуткасць зваркі, уводзяцца ў кулон навучання. Абсталяванне будзе сінхронна запісваць гэтыя дзеянні і параметры для завяршэння праграмавання навучання. Затым размесціце нарыхтоўку, якую трэба зварыць, на зварачным варштаце, зафіксуйце яе становішча пры дапамозе прыстасаванняў або інструментаў для пазіцыянавання, каб пераканацца, што яна адпавядае пазіцыі нарыхтоўкі на этапе навучання. Затым запусціце абсталяванне, робат будзе аўтаматычна рухацца ў адпаведнасці з траекторыяй, захаванай у падвесцы навучання, механізм падачы дроту будзе сінхронна падаваць зварачны дрот, лазерны зварачны апарат выдасць лазер, а зварачная гарэлка аўтаматычна завершыць зварку ў адпаведнасці з зададзенымі параметрамі. Пасля завяршэння зваркі абсталяванне аўтаматычна перазагрузіцца, і аператар здыме нарыхтоўку, каб праверыць якасць зваркі. Калі неабходна наладзіць працэс, вы можаце зноў змяніць параметры або шлях праз падвеску навучання, а затым паўтарыць працэс.
Прапановы па выкарыстанні адпаведнага абсталявання
Ўстаноўка абсталявання
Надзейна ўсталюйце зварачную гарэлку, належным чынам размесціце кабелі і паветраводы, каб прадухіліць расхістванне і заблытванне.
Праграмаванне і адладка
Дакладна запраграмуйце траекторыю і параметры зваркі, мадэлюйце працу і адрэгулюйце адхіленні, каб забяспечыць дакладнасць праграмы.
Пункты тэхнічнага абслугоўвання
рэгулярна ачышчайце пырскі ад зварачнай гарэлкі; вышмаруйце рухомыя часткі робата і праверце сістэму перадачы.
Навучанне персаналу
Аператары павінны асвоіць асноўныя налады параметраў і ліквідацыю непаладак, каб забяспечыць эфектыўную працу абсталявання.
Заява аб удасканаленні і змене прадукту
Ніякага далейшага паведамлення, калі тэхнічныя характарыстыкі і знешні выгляд зменены з-за ўдасканалення і іншых прычын. Дзякуй за разуменне.
